ZW6-12G真空断路器（带隔离）

一、概述：

ZW6-12型户外高压真空断路器（以下简称断路器），是三相交流50Hz、12kV的户外高压配电设备，用于开断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动分合闸。根据用户需要，断路器可内装100/5、200/5、400/5及600/5的电流互感器。内置JSZR-10W干式电压互感器，加装一次熔断器?；?，实现自备操作电源，也为配备各种重合器或远动终端提供操作电源。配套合适的控制系统，可作为重合器或分段器，是城乡电网无油化改造的首选产品。

二、功能特点：

断路器本体内置电源变压器，能可靠的为操作、计量系统供电。

断路器本体A相、C相内置?；さ缌骰ジ衅?，变比范围100/5～600/5，精度3级。

断路器本体A相、C相内置计量电流互感器，变比范围100/5～600/5，精度0.2或0.5S级。

断路器操作机构预留有电气接口，可与开关智能控制器配套，实现过流三段式?；?、重合闸等功能，并具有通讯接口，可外接无线通信设备，实现远方遥信、?？氐裙δ?。

三、使用环境条件：

1、环境温度：上限+70℃，下限-40℃；

2、海拔高度不超过3000m；

3、风速:≤40m/s；

5、覆冰厚度：小于20mm；

4、 污秽等级：Ⅲ级；

5、地震烈度：不超过8度；

6、无经常性剧烈震动的场所，没有易燃物质、爆炸危险和化学腐蚀的场所。

2、海拔高度：≤2000m；

3、风压：≤700pa（相当于风速34/m/s）；

4、地震烈度：不大于8度。

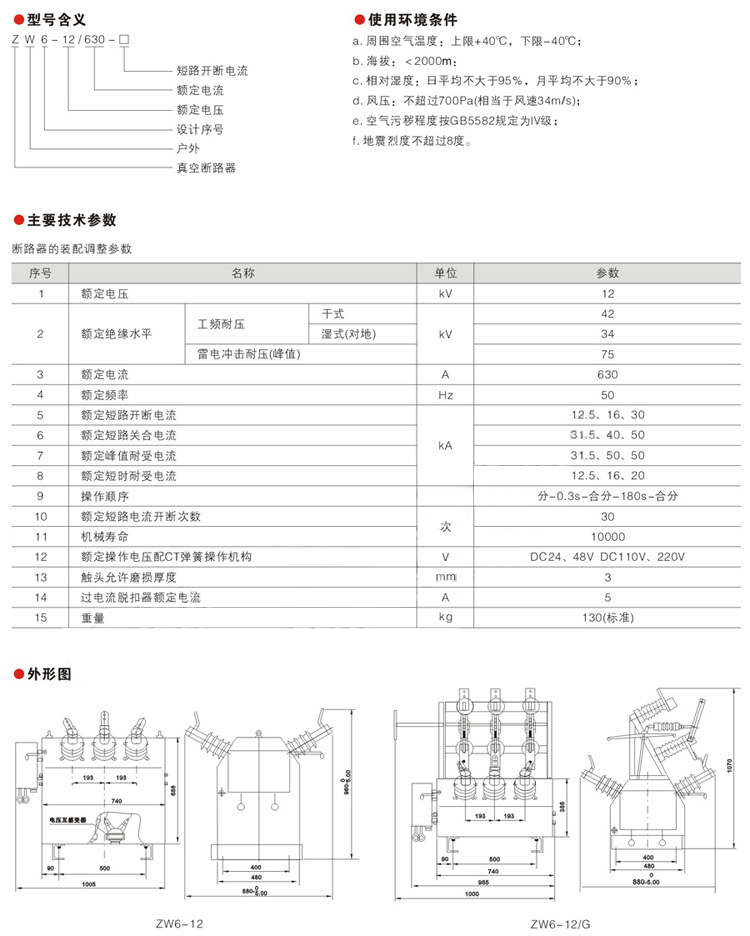

四、技术参数

项目	单位	参数
额定电压	KV	12
额定电流	A	630/1250
工频耐受电压	kV	42/48
雷电冲击电压（峰值）	kV	75/85
额定短路开断电流	KA	12.5 16 20 /20 25 31.5
额定短路关合电流（峰值）	KA	31.5 40 50 / 50 63 80
额定短时耐受电流	KA	12.5 16 20 / 20 25 31.5
额定峰值耐受电流	KA	31.5 40 50 /50 63 80
额定短路电流开断次数	次	30
机构寿命	次	10000
