一、产品概述
HZW32-12 ZW32-12GG型户外双电源自动投切装置,高压双电源切换开关（以下简称"双电源装置"）系三相交流50Hz户外高压开关设备,由一台柱上真空断路器和一台MGK13智能双电源切换控制器构成；该装置主要应用于煤矿,石油,钢厂等高供电可靠性场所以及农网和城网的10kV配电系统,作为分,合负荷电流,过载电流,短路电流之用,并可实现双路电源自动切换,保证重要负载的实时供电,具有占地少,投资小,调试维护方便等特点,是实现供电自动化的理想开关设备。

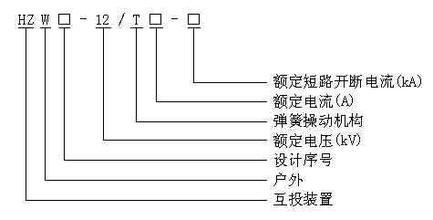

二、型号含义
三、使用条件
◆周围空气温度：-25℃～ 40℃；
◆海拔高度：不超过2000m；
◆周围空气可以受到尘埃,烟,腐蚀性气体,蒸汽或盐雾的污染；
◆风速不超过34m/s；
◆来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆污秽等级：Ⅳ级。
四、主要功能特点
1）实现双电源互投控制,优先级备自投控制,具有故障闭锁,PT断线闭锁,两侧开关位置闭锁,一侧失压分闸,一侧自动合闸功能。
2）可根据用户要求,可配备过流,限时速断?；すδ?/span>,?；ざㄖ悼闪傻?。
3）?？毓δ?/span>,可配备无线?？仄?/span>,实现近距离?？乜睾?/span>,分控制,且带有自动逻辑闭锁判断功能,安全可靠。
4）本地操作,自动操作模式,可互相转切换,并可根据用户要求具有主,备投优先级功能。
5）可根据用户要求,配置完善的四遥功能,可实现?？?/span>,遥测,遥信,遥调功能。
五、技术参数
|
序 号 |
名 称 |
单 位 |
数 据 |
|||
|
1 |
额定电压 |
kV |
12 |
|||
|
2 |
额定电流 |
A |
630 |
|||
|
3 |
额定频率 |
Hz |
50 |
|||
|
4 |
额定绝缘水平 |
工频耐压(1min) |
kV |
42 |
||
|
冲击雷电耐压(峰值) |
75 |
|||||
|
5 |
额定短路开断电流 |
kA |
12.5 |
16 |
20 |
|
|
6 |
额定短路关合电流（峰值） |
31.5 |
40 |
50 |
||
|
7 |
额定峰值耐受电流 |
31.5 |
40 |
50 |
||
|
8 |
额定短时耐受电流 |
12.5 |
16 |
20 |
||
|
9 |
额定短路持续时间 |
s |
4 |
|||
|
10 |
额定短路开断电流开断次数 |
次 |
30 |
|||
|
11 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|||
|
12 |
机械寿命 |
次 |
10000 |
|||
|
13 |
额定操作电压及辅助回路额定电压 |
V |
AC220V,DC220V,DC24V |
|||
六、事件记录及远动功能
控制器可配置强大的远动通讯功能,具体如下：
1）控制器带有RS232接口：通过RS232接口对控制器参数进行设置；
2）控制器可具有RS485通讯接口：便于用户实现有线通讯连接；
3）控制器可具有无线网卡功能：便于用户在200米范围内通过PC机采用无线通讯方式对控制器及其各种电量参数实时监控；
4）控制器可具有GPRS功能：可以通过中国移动或者中国联通网络远程对控制器及其各种电量参数实时监控；
5）建议用户使用无线网卡功能,这样就可以在设备周围的值班室内通过PC机无线的实时的监控控制器及各种电量参数变化。避免通过RS485布线带来的工作量和中间出现的各类问题。
