ZW8-12F真空断路器（带看门狗）

概述：

ZW8—12／F智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10—12kV的三相电力系统，作为分断、关合负荷电流之 用，它具有过载及短路?；すδ?、速断?；すδ?、定时限延时?；すδ?、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合， 以下简称“组合智能型断路器”)等。该智能型断路器自备电源，可就近?？夭僮?，备有CT、PT接口，可满足遥测要求。

主要用途：

ZW8-12F系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合?；?。

特点：

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；

断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；

断路器可加装2～3个测量或计量互感器。

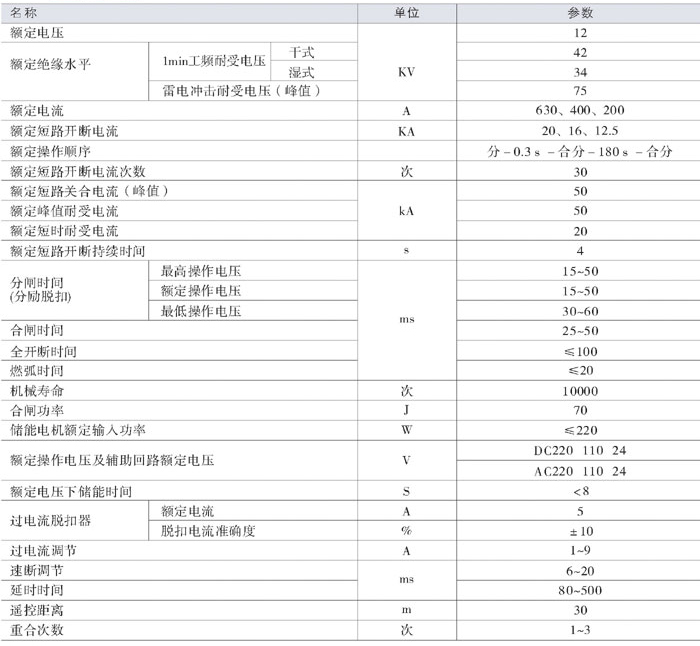

主要技术参数：

组成结构：

1）整体结构为三相共箱式

2）真空灭弧室

3）弹簧操动机构

4）绝缘系统

5）导电回路

6）箱盖、箱体

7）密封件

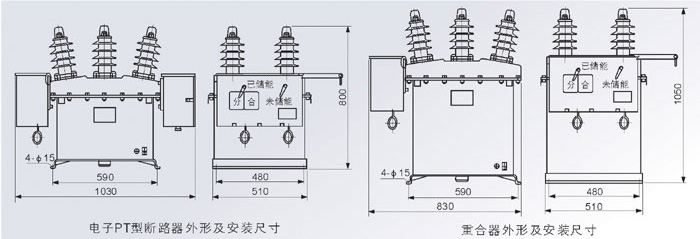

安装尺寸图：

使用环境条件：

环境温度：上限+40t下限-30。C

海拔高度：《1000m

风压：≤700Pa（相当风速34m/s）

空气污秽程度：III级

无经常性剧烈震动

特点：

1）根据用户需要可安装50/5，100/5，200/5，400/5，630/5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘

2）内置多抽头电流互感器可作为过电流?；ぶ?/span>

3）采用双绕组电流互感器可作为?；ず图屏坑?/span>

4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电?；ぷ远汀八囊！?（遥测、遥信、?？?、遥调）功能加装了复合控制器（消除合闸涌流）

5）可加装隔离开关
