一、概述
FN3-12(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备，用于额定电压为10KV的电力系统中，作为正常情况下分，合电路之用。负荷开关带有RN型高压熔断器，可开断短路电流，作为过载与短路之用。
二、结构简介
负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
三、主要技术参数
|
额定电压(KV) |
额定电流(A) |
额定开断电流(KA) |
额定峰值耐受电流(KA) |
额定短时耐受电流(KA) |
额定短路持续时间(S) |
重量(KG) |
|
|
cosφ=0.15 |
cosφ=0.17 |
||||||
|
10 |
400 |
8.5 |
1.45 |
25 |
8.5 |
5 |
50 |

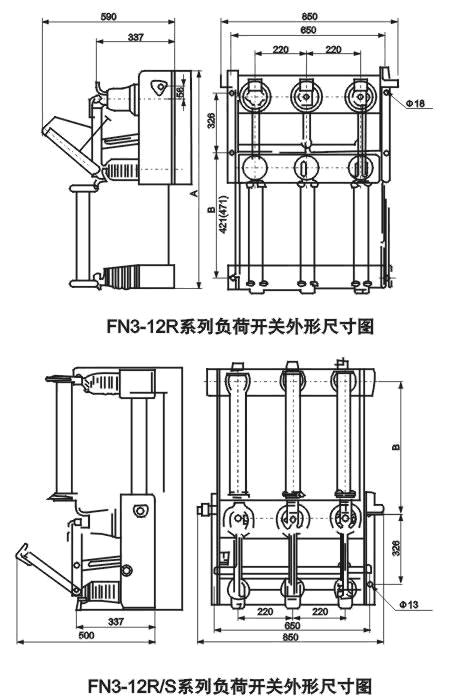

四、外形安装尺寸
