一、概述
SN10-10系列少油断路器由框架，油箱及传动部分组成?？蚣苌献坝蟹终⑾尬黄?，合闸缓冲，分闸弹簧及6只支持绝缘子。传动部分有断路器主轴，绝缘拉杆等。油箱固定在支持绝缘子上。
本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧，在短时间内可有效地灭大，中，小电流。SN10-10 I型。II型及SN10-10III/1250-40型为单筒结构，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成为双筒结构，由于副筒不产生电弧，故其触头不用耐弧合金，亦不装灭弧室。
二、主要技术参数
|
额定电流（KA） |
雷电冲击耐压（全波）KV |
额定电流（A） |
额定短路开断电流（KA） |
额定峰值耐受电流（KV） |
额定短路持续时间（S） |
重量总体（KG） |
|
10 |
75 |
630 |
|
40 |
4 |
100 |
|
1000 |
16 |
50 |
120 |
|||
|
1250 |
20 |
60 |
140 |
|||
|
2000 |
31.5 |
80 |
170 |
|||
|
3000 |
40 |
125 |
190 |
|
检验项目 |
单位 |
合格标准 |
||||||||
|
I型 |
II型 |
III型1250 |
III型3000 |
|||||||
|
合闸位置导电杆上端距 |
上接线上端面 |
mm |
130±1.5 |
|
|
|
||||
|
付筒上法兰端面 |
|
106 |
＋ |
|||||||
|
－ |
||||||||||
|
触头架上端面 |
|
120±1.5 |
136 |
＋1 |
136 |
＋1 |
||||
|
－2 |
－2 |
|||||||||
|
导电杆行程 |
主筒 |
mm |
145 |
＋4 |
155 |
＋4 |
157 |
＋4 |
157 |
＋4 |
|
－3 |
||||||||||
|
付筒 |
－3 |
－3 |
－3 |
66 |
＋4 |
|||||
|
－3 |
||||||||||
|
回路电阻 |
μΩ |
100 |
60 |
40 |
17 |
|||||
|
低电压刚合速度 |
m/s |
≥3 |
≥3.8 |
≥4 |
≥4 |
|||||
|
刚合速度 |
≥3.5 |
≥40 |
≥4 |
≥4 |
||||||
|
刚合速度 |
3+0.3 |
|||||||||
|
三相分闸不同期性 |
ms |
≤2;三相尺寸之差免试≯2mm |
||||||||
|
工频耐压 |
|
42KV,1mm无击穿闪络 |
||||||||
|
油耐压 |
不低于25KV |
|||||||||

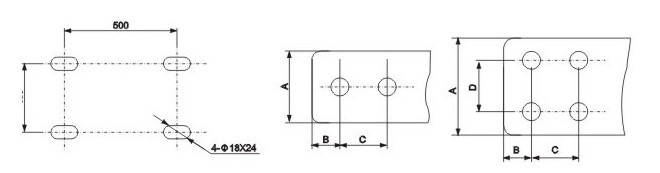

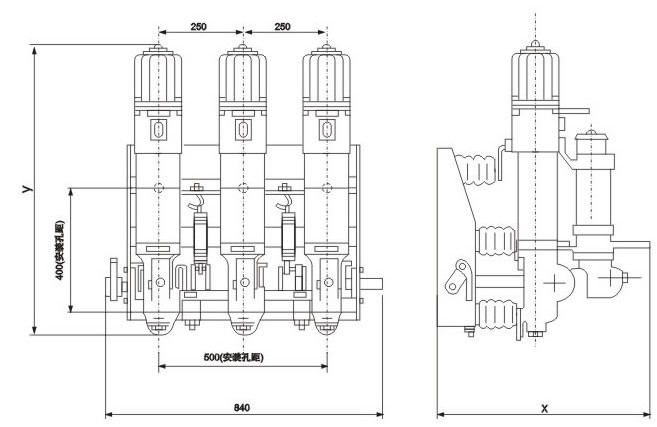

三、外形安装尺寸
|
型号 |
尺寸（毫米） |
||||||
|
x |
y |
A |
B |
C |
D |
Φ |
|
|
SN10-10Ⅰ/630 |
475 |
815 |
50 |
20 |
40 |
/ |
13 |
|
SN10-10Ⅰ/1000 |
475 |
815 |
80 |
20 |
40 |
40 |
13 |
|
SN10-10Ⅱ/1000 |
485 |
858 |
80 |
20 |
40 |
40 |
13 |
|
SN10-10Ⅲ/1250 |
497 |
925 |
100 |
25 |
50 |
50 |
18 |
|
SN10-10Ⅲ/2000 |
647 |
925 |
100 |
25 |
50 |
50 |
18 |
|
SN10-10Ⅲ/3000 |
632 |
925 |
100 |
25 |
50 |
50 |
18 |
