JLSZ户外干式计量箱

一、概述

JLSZ户外干式高压计量箱是根据供电部门、电力用户需要，在同类产品的基础上改进而成的高压计量箱，它符合国家电力公司提倡的电力设备无油化。改进绝缘方式，提高技术参数等。适合于额定电压10kV、额定频率为50HZ的供电线路中作电能计量或考核线损之用。它运行可靠，使用寿命优于油浸式互感器。

二、特点

1干式高压计量箱为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。

2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。

3 高压计量箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。

三、参数

额定电压：10KV

电压互感器容量：20VA

电流互感器容量：10VA

电流倍率：20—1200/5

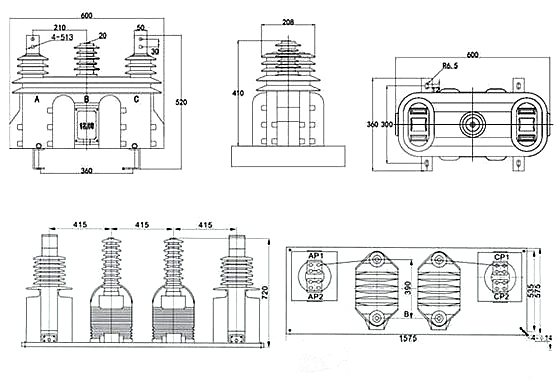

四、安装尺寸图
