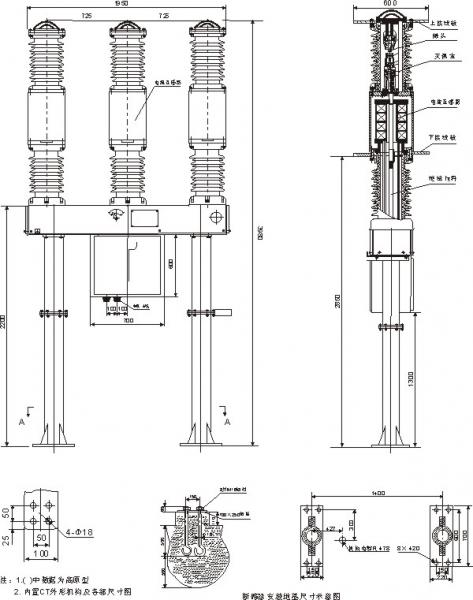

一、概述：
LW38-40.5(G)-CJ高架型瓷柱式户外交流高压六氟化硫断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流
40.5kv级高压输变电系统的控制和?；ど璞??？捎美捶?、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络
断路器使用。
本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。
二、使用环境条件：
环境温度：最高温度+40℃；最低温度-30℃。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)；特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过8 度(水平加速度0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。
三、主要技术参数：
主要技术参数见表1
|
序号 |
项目 |
单位 |
参数 |
||||
|
1 |
额定电压 |
KV |
40.5 |
||||
|
2 |
额定绝缘水平** |
雷电冲击耐压(峰值) |
185/215* |
||||
|
工频耐压1min(有效值) |
95/119* |
||||||
|
3 |
额定电流 |
A |
1600 |
3150 |
|||
|
4 |
额定电容器组开断电流 |
400 |
|||||
|
5 |
额定频率 |
Hz |
50 |
||||
|
6 |
额定短路开断电流 |
KA |
25 |
31.5 |
|||
|
7 |
额定峰值耐受电流 |
63 |
80 |
||||
|
8 |
额定短时耐受电流 |
25 |
31.5 |
||||
|
9 |
额定失步开断电流 |
6.3 |
7.9 |
||||
|
10 |
额定短路关合电流 |
63 |
80 |
||||
|
11 |
额定短路开断电流开断次数 |
次 |
25 |
20 |
|||
|
12 |
机械寿命 |
5000 |
|||||
|
13 |
额定操作顺序 |
|
O-0.3s-CO-180s-CO |
||||
|
14 |
分闸时间(额定操作电压时) |
s |
≤0.06 |
||||
|
15 |
合闸时间(额定操作电压时) |
≤0.1 |
|||||
|
16 |
额定短路持续时间 |
4 |
|||||
|
17 |
金属短接时间 |
≥0.12 |
|||||
|
18 |
全开断时间 |
≤0.078 |
|||||
|
19 |
六氟化硫气体额定压力(20℃时表压) |
Mpa |
0.45 |
||||
|
20 |
六氟化硫气体补气压力(20℃时表压) |
0.42 |
|||||
|
21 |
六氟化硫气体闭锁压力(20℃时表压) |
0.4 |
|||||
|
22 |
漏气率 |
%/年 |
≤1 |
||||
|
23 |
六氟化硫气体水份含量(20℃时表压) |
ppm(V/V) |
交接验收值≤150 |
||||
|
24 |
运行值≤300 |
||||||
|
25 |
重量 |
断路器本体 |
带CT |
kg |
1000 |
||
|
不带CT |
800 |
||||||
|
六氟化硫气体 |
5 |
||||||
|
为断口间耐压 |
|||||||
