LW36-126六氟化硫断路器

一、概述

LW36A-126/145型高压交流六氟化硫断路器是在LW36-126基础上，进行了改进、提高、完善，联合研制而成的新一代自能式高压六氟化硫断路器。产品适用于海拔2500米以下地区交流50Hz、126kV的电力系统关合、切断负载电流和短路故障电流、控制、?；さ缌ι璞负土缦呗?。断路器以SF6气体(高寒地区采用SF6和CF4混合气体)为绝缘和灭弧介质，采用自能式灭弧原理，配用弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。

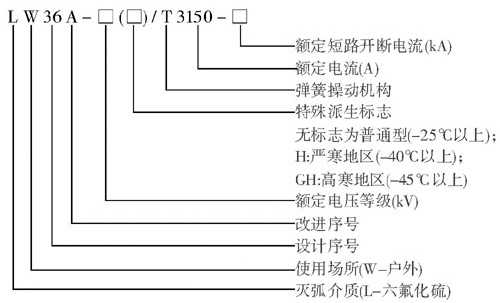

二、型号及含义

三、使用环境条件

正常使用条件符台GB/T11022-1999《高压开关设备通用技术条件》的规定，即：

a、周围环境：+40度～-40度

b、海拔不超过1000m(Lw36-126G可用于3000m)

c、风压≤700Pa

d、日温差：25摄氏度

e、日照强度：≤1w/平方厘米

f、抗震能力：水平加速度0.25g

z、覆冰厚度：≤1Omm

h、污秽程度，Ⅲ级

i、安装场所：户外

四、性能特点

■开断性能可靠：采用先进的自能式灭弧技术，能连续开断40kA短路电流22次不检修。

■机械操作性能可靠：断路器连续操作机械寿命达6000次，经过简单调整，可达10000次以上，具有很高的操作可靠性。

■绝缘能力可靠：外绝缘爬电比距≥3lmm/kV，耐污秽能力强，适用于海拔不超过3000m的恶劣环境安全运行，绝缘拉杆在空气中可耐受250kV/5min。

■密封性能可靠：确保六氟化硫气体年漏气率远小于0.5%。

■产品零部件除湿工艺严格：SF6水分含量远低于同类产品。

■断路器采用自能式灭弧原理，操作功低。

■灭弧室阀片采用新型的耐高温、重量轻的特殊合金制成，与同类产品采用传统材料相比，气流特性和开断性能更稳定可靠。

■喷口采用进口PTFE(聚四氟乙烯)添加其它微量组分构成，开断性能稳定，耐烧能力强。

■采用优质瓷套，其抗弯性能好，生产工艺先进，质量控制严格可靠，能保证断路器的安全运行。

■断路器绝缘拉杆采用本公司特有的防松措施，使断路器运行更可靠。

■采用操作功小、重量轻、噪声低的弹簧操动机构，无泄漏，可靠性高。

■机构内重要零部件采用优质合金钢锻造而成，强度高，耐磨损，能保证断路器频繁操作，故障率低。

■二次回路电器元件和SF6密度控制器采用优质产品。

■产品外观新颖明快，结构紧凑。安装底架采用厚钢板整体弯制而成，表面采用热浸锌工艺，外露紧固件采用高强度的热镀锌螺栓，相间传动连杆采用高强度的铝型材或不锈钢型材，机构箱体为不锈钢，产品的抗蚀性能优良。

■可用于三相中性点接地或中性点不接地的交流系统。

■断路器采用三极瓷瓶支柱式结构，三极配用一个弹簧操动机构，居中布置，三极连动。采用自能灭弧原理且在断路器运动系统中进行了优化设计，故有效地提高了机械效率，最大限度地降低了操作力。

■断路器横梁、底座采用8mm厚钢板弯制镀锌，机构箱采用2mm厚不锈钢板。

■灭弧室瓷套和支撑瓷套由优质高强瓷制成，具有很高的强度和很好的所密性。

■拐臂箱壳体由高强度高气密性的铝合金铸造造而成，在上面设计有定位孔，可以方便地将极柱固定在分闸位置。清晰的位置指示标识，位置指示较大，通过机械连接，动作位置极其可靠。

■ISF6密度控制器(带压力表)对断路器内的SF6气体的密度进行监视并发出控制信号，具有温度补偿功能。当环境温度变化而引起SF6气体压力变化时，控制器示值不变。只有当SF6气体泄漏引起气体密度变化时，控制器才会发出报警及闭锁信号。

■配用的弹簧操动机构，具有开断能力强，操作功小，可靠性高等特点。

■控制柜通过6个M20的螺栓连接在基座上，机构输出轴与B相拐臂连接处、二次线出口处皆有防潮防水的装置控制柜的内面板上有手动分合闸按钮，远方—就地转换开关、储能电机开关，断路器状态指示牌。

■适用于高海拔环境(2500m)。

■可在-45℃低温环境下运行。

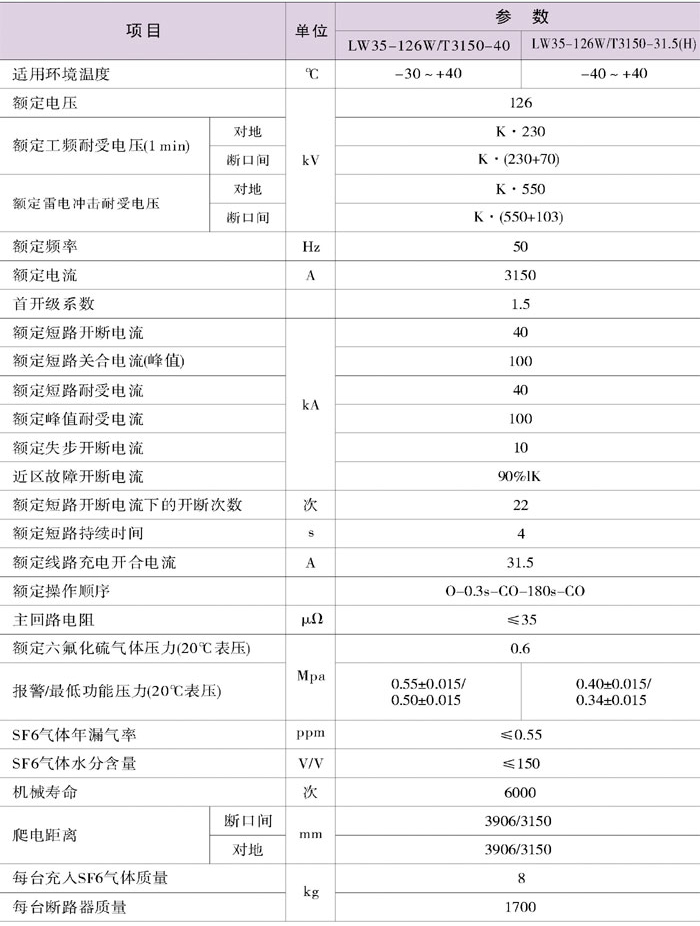

五、主要技术参数

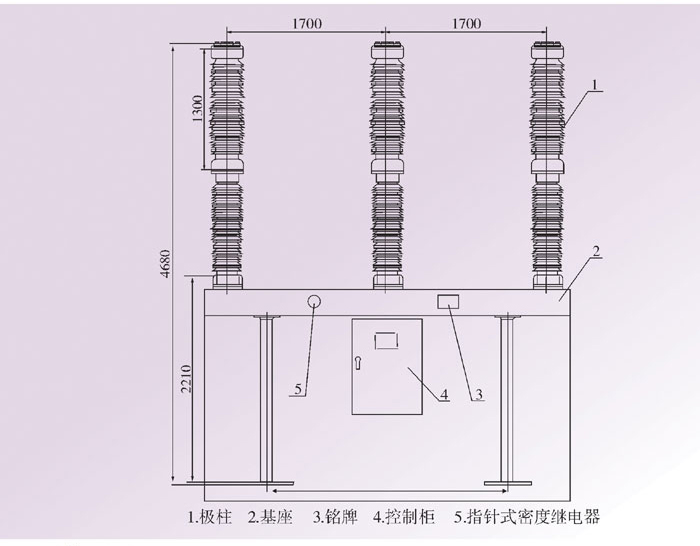

六、断路器整体结构面（正面）

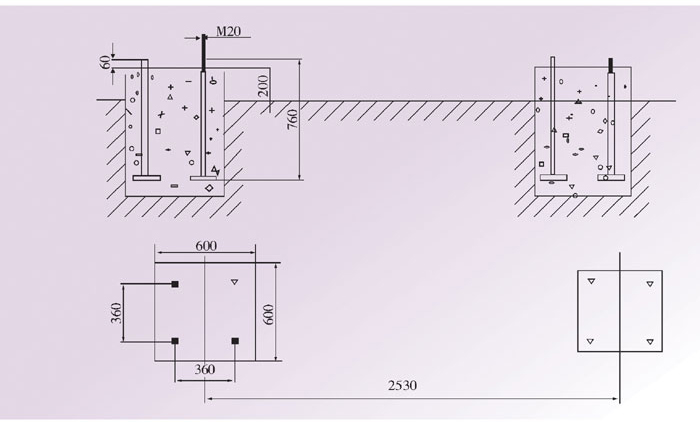

七、地基的安装
