LW8-40.5六氟化硫断路器（Y型）

一、概述：

LW8A-40.5型户外高压六氟化硫路器是三相交流50HZ的户外高压电气设备；适用于40.5kV输配电系统的控制和?；?；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与?；?。

LW8-40.5型断路器配用CT14型弹簧操动机构。断路器负荷国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IE出版物《高压交流断路器》的要求。

LW8-12(D) ⅠⅡⅢ系列户外高压六氟化硫断路器LW8-12系列六氟化硫断路器是一种用SF6气体作为灭弧和绝缘介质的柱上断路器，是目前城网和农网推广使用的换代产 品，其优良的性能价格比，是目前其他12KV级户外断路器不可比拟的。Ⅰ型为人力储能弹簧机构，配有手动分闸拉环，实现就地操作。主要适用于柱上10KV 电网分支回路型的控制和?；?。Ⅱ型为电动储能弹簧机构，其分闸、合闸由合、分闸线圈控制。同时配有手动分、合闸拉环，配置合闸控制器能实现自动重合闸操 作。适用于中、小变电站作为控制和?；ぶ?。Ⅲ型为电磁机构。

二、主要特点：

开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；绝缘可靠，机械可靠性高，合闸能力强，能频繁操作；开合电容器组电流400安无重燃；切空长线25、50公里无重燃；结构简单、体积小，不检修周期长。

三、使用环境条件：

海拔高度：不超过2500;米；高原型4000米；

环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；

相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；

风速：不大于35米 / 秒；污秽等级为III级；

瓷套爬距为1050mm（1320mm；

日照：0.1w/cm2 ；

覆冰：10mm(MAX)

地震条件：垂直加速度0.3g；

水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

四、主要技术参数

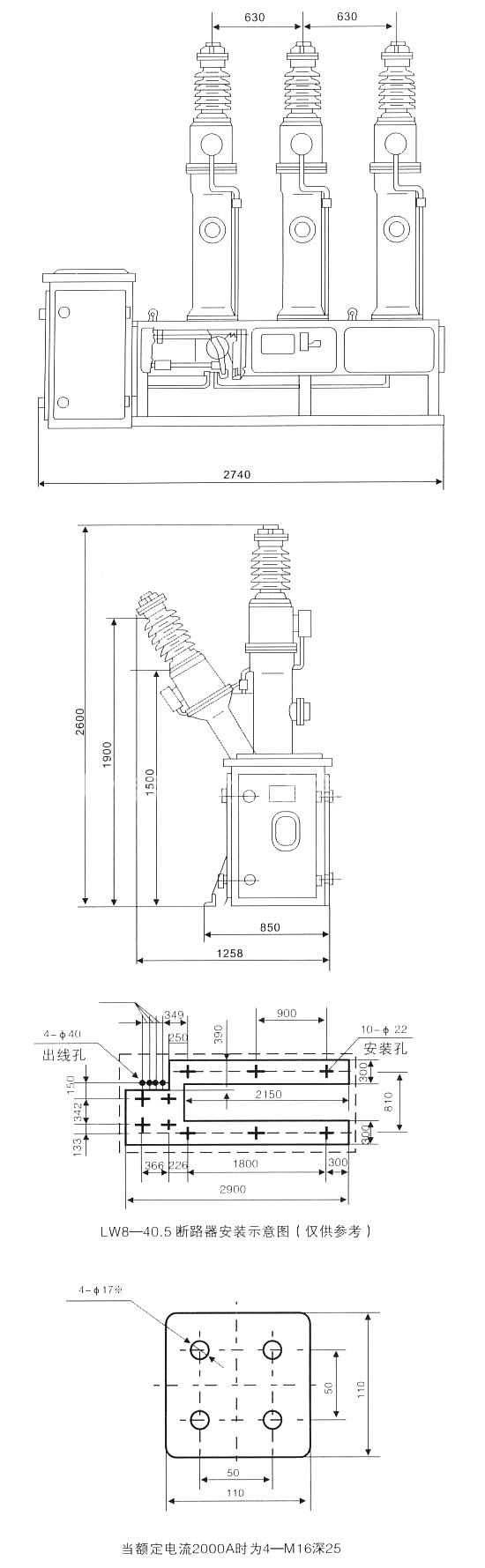

五、安装尺寸图：
