ZBW型系列组合式变电站

一、概述：

ZBW（N）型系列组合式变电站是将高压电器设备、高压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时工作用电等城所，作配电系统中接受和分配电能之用。
本产品具有盛大性强、体积小、结构 紧凑、运行安全可靠、维护方便、以便移动等特点，占地面积仅为同容量常规土建式电站的1/10-1/5，大大减少了建设费用。在配电系统中用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电改造的道选型成套设备。本产品符合GB/T178467-1998《高压/低压预装式变电站》标准。

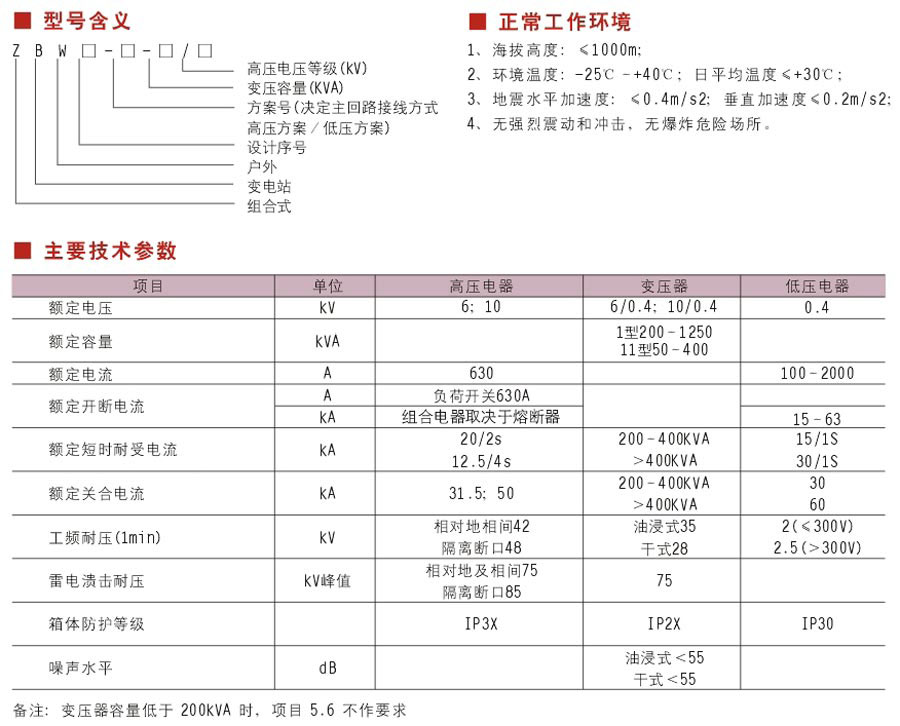

二、结构特点：
1、本产品由高压配电装置、变压器及低压配电装置联接而成。分成三个功能隔室，即高压室、变压器室和低压室。高压室功能齐全。高压室由HXGN-10环网柜组

成一次供电系统，可布置成环网供电、终端供电，双电源供电等各种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低

损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求采用面板或柜装式结构组成用户需要的供电方案，有动力配电、

照明配电、无功力率补偿、电能计量等多种功能，满足用户的不同要求，方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理，并且有全面防误操作联锁功能。另外、高、低压室所选用的全部设备性能可靠，操作方便，产品运行安全可靠，操作维护方便。
3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器天之骄子和低压室均有通风道。排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器

满足负荷运行。
4、箱体结构能防止雨水和污物进入，并采用进口热镀锌彩钢板或防锈铝合金板及不锈钢板制作，设计有双层结构，夹层间充满泡沫塑料，具有良好的隔热作用，

具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长、外形美观。
