ZN63M-12系列

一、概述

ZN63M-12系列户内高压永磁真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12KV的户内高压开关设备。

ZN63M-12系列户内高压永磁真空断路器，是我公司自主研发的一种新型户内开关设备。它主要由真空断路器本体、控制器及外置高压互感器三大部分组成，具有故障检测，?；た刂?、及远程通讯等功能。其控制器采用先进的DSP芯片和嵌入式操作系统，集控制、?；び谝惶?，控制器带有RS485接口，可加装远程通信?？?，满足电力系统远程通讯和配网自动化需要，完成四遥功能。

该断路器采用永磁操作机构，使用寿命长、可靠性高、免维护。适用于城网和农网变电所出口开关、主干线分段开关和分支线、用户人口开关。

二、使用环境条件

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤1000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25度；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

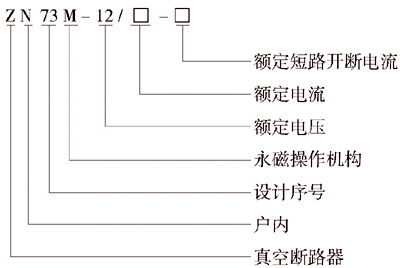

三、型号及含义

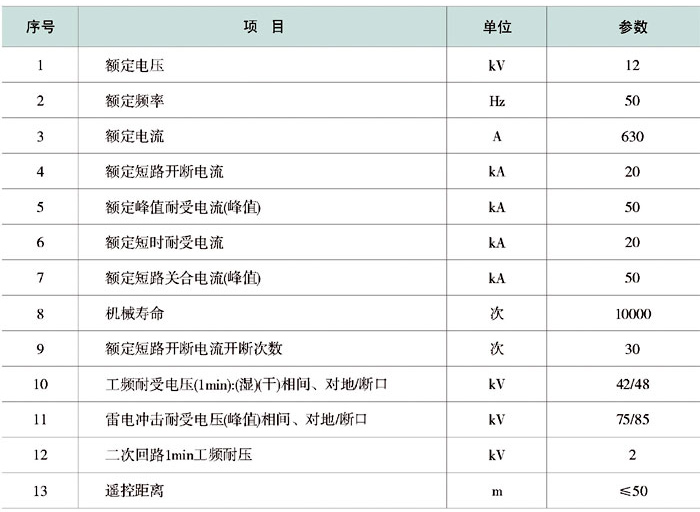

四、主要技术参数

五、订货须知

1、断路器名称、型号以及订购数量；

2、断路器的额定电流及额定短路开断电流；

3、所配操作机构的型号、名称、操作电压及脱扣器型式；

4、运转车及其它备品、备件的数量；

5、用户若有其他特殊要求，订货时协商。
