LW36-40.5

一、产品概述：

 LW36-40.5 型自能式户外高压交流六氟化硫断路器（配 SRCT36A弹簧机构）, 适用于交流 50Hz、40.5kV 的电力系统中，

是电力系统的控制和?；ど璞?。该产品可进行频繁操作，并可作为联络断路器使用。同时适用于投切电容器组、电缆的工况。

另外该产品可内附或外附电流互感器供测量与?；び?。

断路器符合 GB1984《高压交流断路器》和  IEC62271-100《高压交流断路器》及0SR.520.002《技术规范》的要求。

断路器以 SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，

可靠性高的特点。

二、使用环境条件：

a周围环境温度    -30oC  ～+40oC；

b海拔高度 3000m；

c风速不不大于34m/s；

d日温差 不大于25oC；

e日照强度 不大于0.1w/cm

f月平均相对湿度  不大于90%；

g地震加速度

h覆冰厚度水平不大于0.2g，垂直不大于0.1g；不大于10mm；

i空气污秽程度    不超过GB/T5582中的Ⅳ级；

j安装场合        户外。

如果用户有特殊使用环境条件要求，请另行协商。

三、断路器结构及工作原理：

断路器采用三相瓷瓶支柱式结构，为户外设计，三相配用一个弹簧操动机构，居中布置。

断路器以 SF6气体作为绝缘和灭弧介质，运行时断路器三极 SF6气体连通，并采用指针式密度继电器对其压力和密度进行监控。

由于采用自能式灭弧原理，且在断路器运动系统中进行了优化设计，故有效的提高了机械效率，最大限度的降低了操作功。

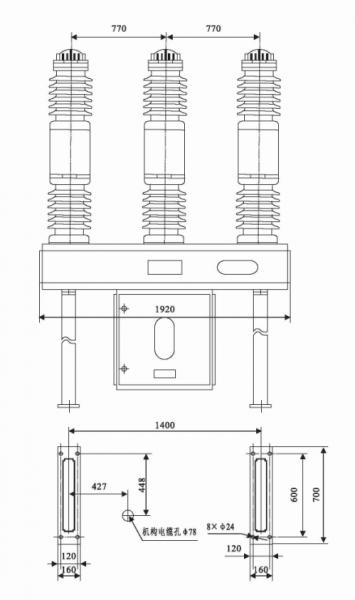

四、外形安装尺寸：
